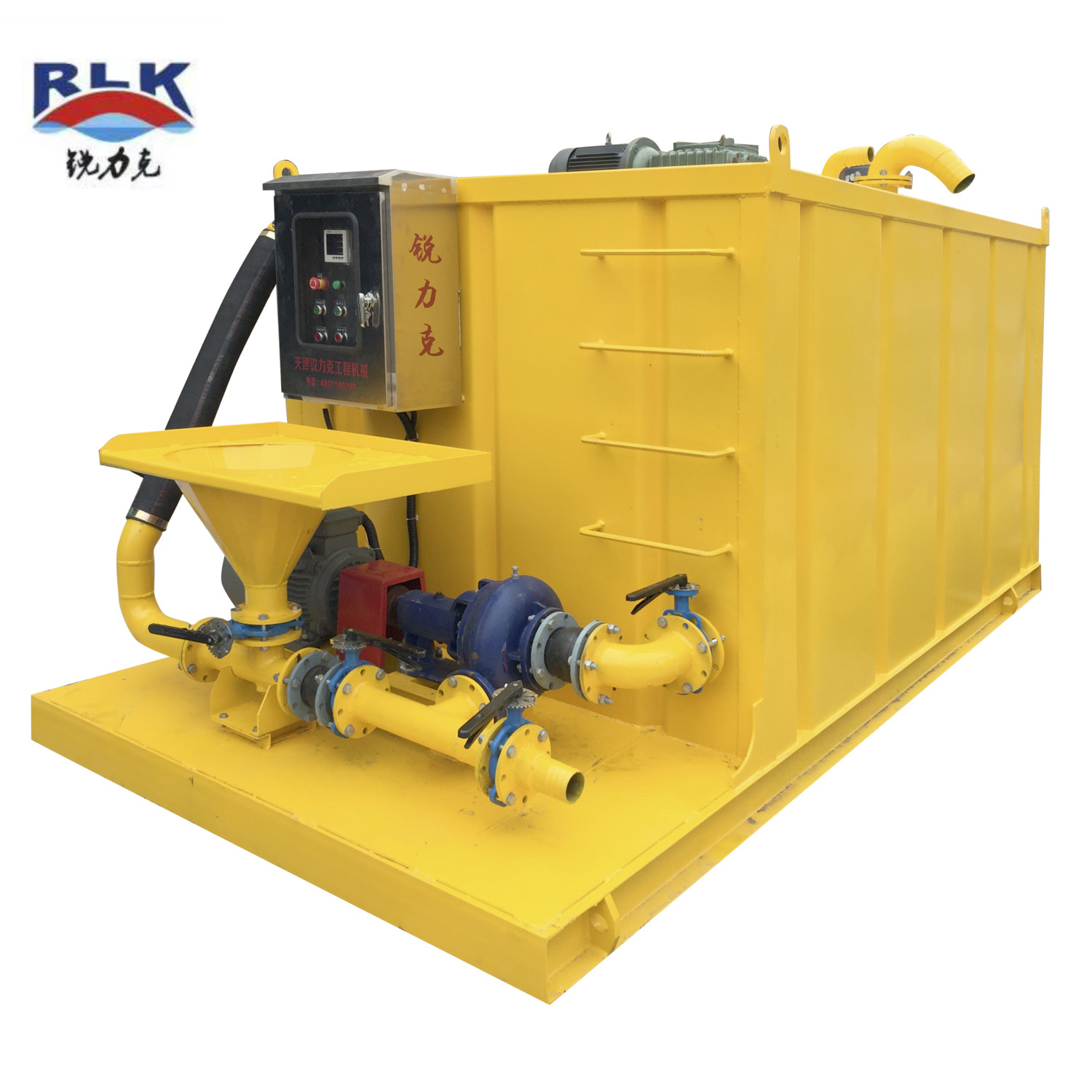

配浆站
泥浆配浆站由泥浆罐,射流混浆装置,搅拌器,电控系统、管汇组成的。通过射流混浆装置可实现快速制浆,快速搅拌,并避免形成结团。泥浆罐可配单台或多台,搅拌器数量及功率根据泥浆罐尺寸和容积而定。
泥浆配浆站型号参数表
Mud Mixing System parameter
型号
Model
PJ6
PJ10
PJ15
PJ20
PJ25
容积
Cubage
6m³/h
10m³/h
15m³/h
20 m³/h
25m³/h
配浆动力
Power Type
电动泵或汽(柴)油泵
Electric pump or petrol (diesel) oil pump
射流漏斗
Hopper size
3寸
75mm
4寸
100mm
4寸或6寸
100mm or 150mm
配浆能力
Mixing Capacity
45m³/h
55-90m³/h
90-180m³/h
90-300m³/h
泥浆搅拌
Mixer type
搅拌器或泥浆枪
Agitator or mud gun
搅拌器功率
Agitator power
5.5Kw x 1
5.5Kw x 2
7.5Kw x 2
11Kw x 2
叶轮层数
Impeller Layer
单层
One layer
双层
Double layer
混浆泵功率
Mixer Pump Power
11-15Kw
11-22Kw
11-37Kw
22-55Kw
净罐尺寸(米)
Tank Dimension
不含射流装置
Without injection device
1.95x1.95
x1.72
3.55x1.95
4x2x2.08
5.3x2x2.08
6.2x2.1
x2.08
净罐重量 Tank N.W.
1500kgs
2300kgs
2800kgs
3600kgs
4000kgs
备注:
以上如罐容积及配浆流量均可按客户要求进行重新组配
混浆泵功率及流量依据为客户现场的泥浆泵排量进行选配,功率的匹配影响整体外形尺寸。
Remark: Cubage of tank and Mixing capacity all be designed as you order.
Power of mixer pump and flow all be matched your mud pump in jobsite. It relevant to tank dimension
